Bearings Category
添加时间：2024-11-04
更新时间：2025-06-17
价格：￥225.23元
库存：2件/套
品牌：NTN轴承
类型：单列深沟球轴承
型号：6309L1C3
基本代号：6309
后缀：【L1：SNR后缀，机加工黄铜保持架】【C3：C3 游隙（大于 CN 游隙）】
电话：13924080008

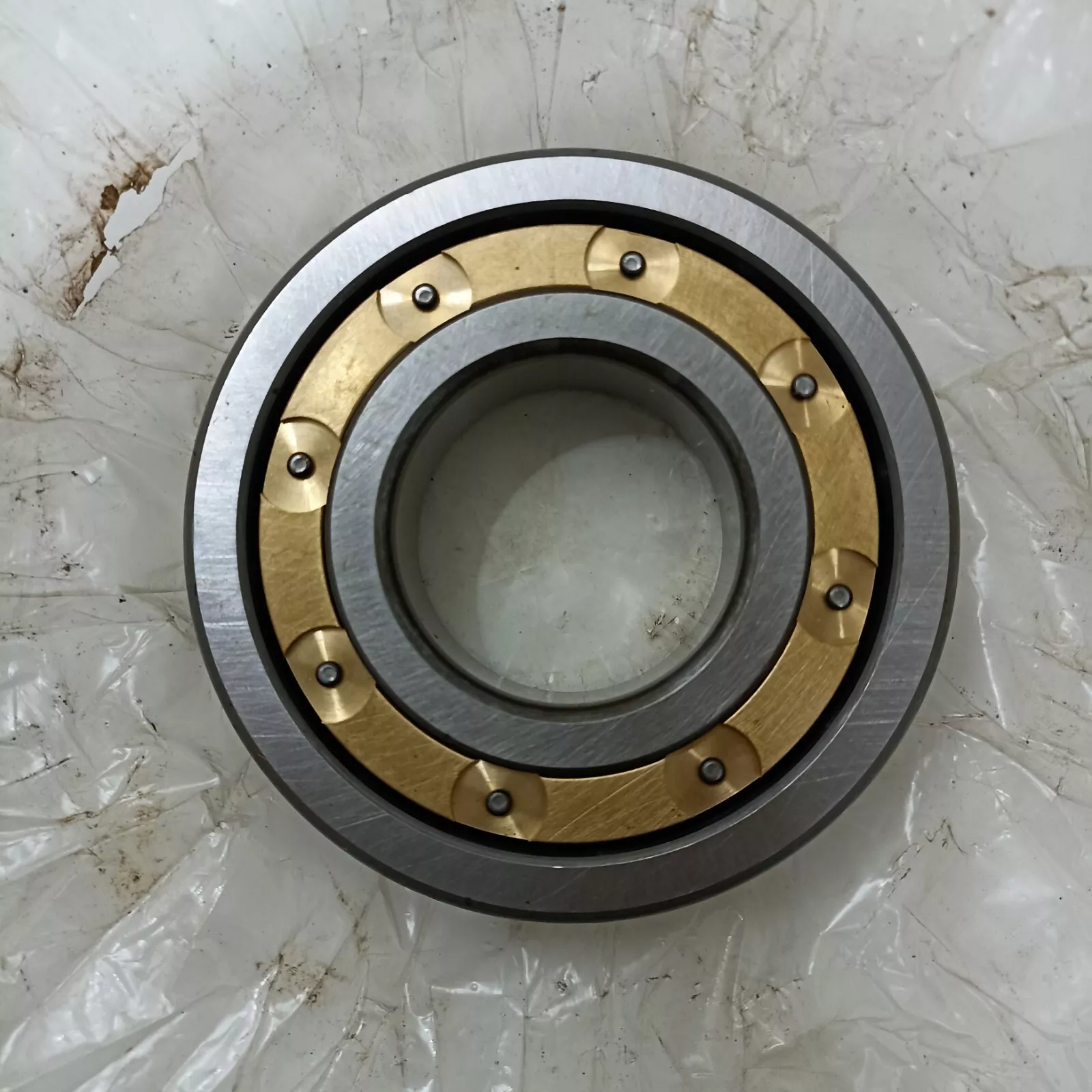

在线询价 技术咨询NTN 6309L1C3轴承，轴承型号：6309L1C3，单列深沟球轴承 - 开式。
6309L1C3是【NTN轴承品牌】的型号，主要用在建筑机械、各类变速器、纺织机械传动轴、铁路车辆、减速装置、机床等的变速装置、成形机、薄膜拉伸、工程船舶等各大领域。
6309L1C3轴承的基础规格是：（45.000*100.000*25.000）。
详细信息如下：
| 尺寸参数 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.9843 in 25.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.0866 in 53.000 mm |
| da max | 2.4213 in 61.500 mm |
| Da max | 3.6220 in 92.000 mm |
| ras max | 0.0591 in 1.500 mm |
| 技术参数 | |
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 8200转/分钟 |
| 极限转速-脂润滑 | 7000转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 13.1 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 7190 lbf 32000 N 32.00 kN |
| 基本额定动载荷 | 13150 lbf 58500 N 58.50 kN |
| 附件 | 开式 |
| 重量 | 2.205 lb 1.000 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
