添加时间：2024-11-18
更新时间：2025-05-02
价格：￥91.70元
库存：10件/套
品牌：NTN轴承
类型：带偏心锁紧套外球面轴承.球面外圈
型号：AEL201D1W3
基本代号：201
前缀：【AEL：外球面轴承，带偏心锁紧，窄内圈】
后缀：【D1：带油槽油孔】【W3：带外圈固定螺钉】
电话：13924080008
在线询价 技术咨询NTN AEL201D1W3轴承，轴承型号：AEL201D1，带偏心锁紧套的外球面轴承，狭窄内圈 - 球面外圈。
AEL201D1W3是【NTN轴承品牌】的型号，主要用在燃汽轮机、离心分离机、发电机、变速器、印刷机械、石油钻机转环、电机厂、薄膜拉伸、凿岩机械等各大领域。
AEL201D1W3轴承的基础规格是：（12.000*40.000*28.600）。
详细信息如下：

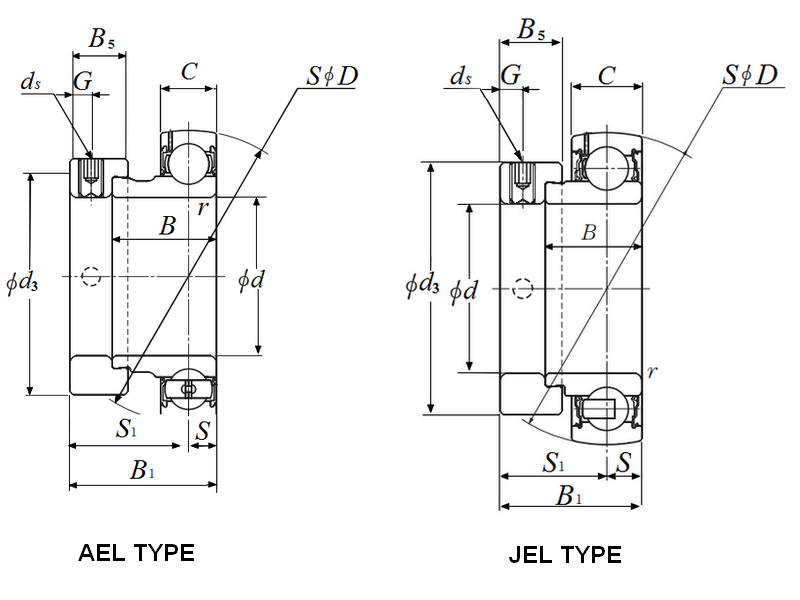

| 尺寸参数 | |
| d | 15/32 in 12.000 mm |
| D | 1.5748 in 40.000 mm |
| C | 0.4724 in 12.000 mm |
| B | 0.7480 in 19.000 mm |
| B1 | 1.1260 in 28.600 mm |
| r | 0.0236 in 0.600 mm |
| ds | M6x0.75 |
| G | 0.1890 in 4.800 mm |
| d3 | 1.1417 in 29.000 mm |
| B5 | 0.5354 in 13.600 mm |
| S1 | 0.8701 in 22.100 mm |
| S | 0.2559 in 6.500 mm |
| 技术参数 | |
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 11000转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 结构 | 单列 |
| 锁紧装置 | 偏心锁紧套 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | EL201 |
| 基本额定静载荷 | 1030 lbf 4600 N 4.60 kN |
| 基本额定动载荷 | 2160 lbf 9600 N 9.60 kN |
| 附件 | 双面密封 |
| 重量 | 0.265 lb 0.120 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
