Bearings Category
添加时间：2024-11-12
更新时间：2025-06-17
价格：￥1522.50元
库存：10件/套
品牌：NTN轴承
类型：轴向载荷用双联角接触球轴承.HTA型

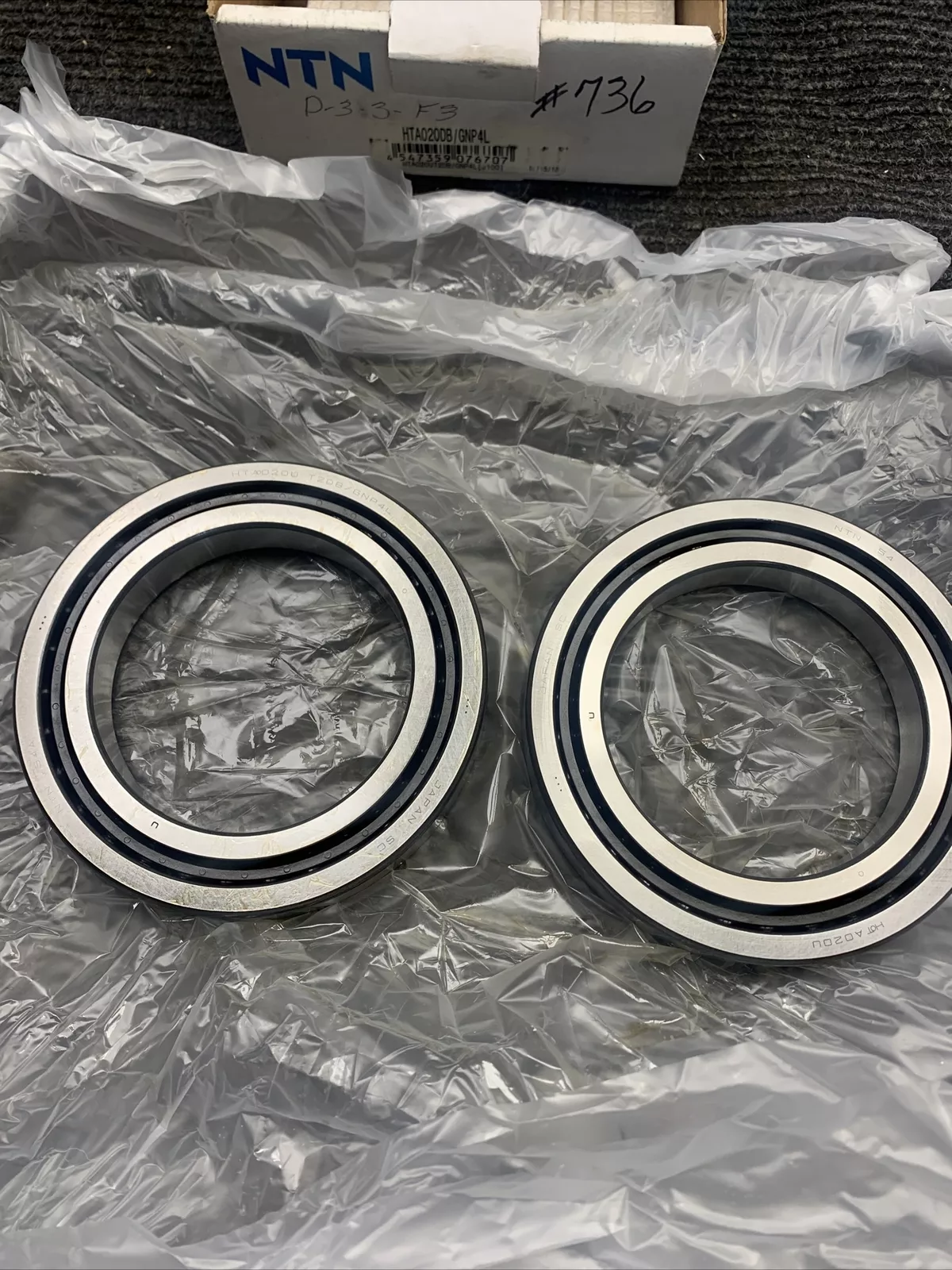

型号：HTA020DB/GNP4L
基本代号：020
前缀：【HTA：轴向载荷用双列角接触球轴承HTA型】
后缀：【DB：双列背靠背（<>）配对】【/GN：正常预紧】【P4L：轴向载荷，外圈外径公差P4级】
电话：13924080008
在线询价 技术咨询NTN HTA020DB/GNP4L轴承，轴承型号：HTA020DB/GNP4L，轴向载荷双联角接触球轴承 - HTA型。
HTA020DB/GNP4L是【NTN轴承品牌】的型号，主要用在装卸搬运机械、印刷机械、中型及大型电动机、轧钢机辊颈、减速装置、制铁制钢机械、矿山、电子、起重机械等各大领域。
HTA020DB/GNP4L轴承的基础规格是：（100.000*150.000*）。
详细信息如下：

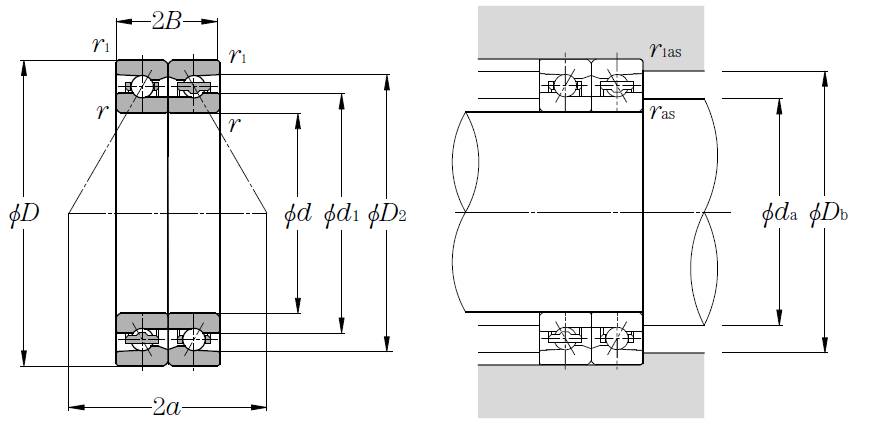

| 尺寸参数 | |
| d | 3.9370 in 100.000 mm |
| D | 5.9055 in 150.000 mm |
| B | 0.8858 in 22.500 mm |
| 2B | 1.7717 in 45.000 mm |
| d1 | 4.7047 in 119.500 mm |
| D2 | 5.3543 in 136.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0394 in 1.000 mm |
| 接触角 | 40 º |
| 2a | 5.0394 in 128.000 mm |
| da min | 4.4094 in 112.000 mm |
| Db max | 5.6102 in 142.500 mm |
| ras max | 0.0591 in 1.500 mm |
| r1as max | 0.0394 in 1.000 mm |
| 技术参数 | |
| 类型 | 机床主轴轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 7600转/分钟 |
| 极限转速-脂润滑 | 6000转/分钟 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 预紧力 | 一般水平 |
| 基本额定静载荷 | 35000 lbf 156000 N 156.00 kN |
| 基本额定动载荷 | 13900 lbf 62000 N 62.00 kN |
| 附件 | 开式 |
| 重量 | 5.675 lb 2.574 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
