添加时间：2024-11-12
更新时间：2025-08-02
价格：￥6798.75元
库存：1件/套
品牌：NTN轴承
类型：轴向载荷用双联角接触球轴承.HTA型

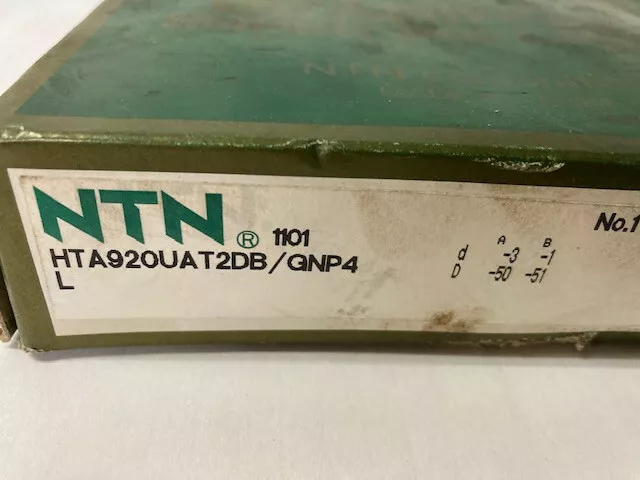

型号：HTA920UAT2DB/GNP4L
基本代号：920
前缀：【HTA：轴向载荷用双列角接触球轴承HTA型】
后缀：【U：Ultage品质】【A：接触角 30º】【T2：塑料，尼龙或聚四氟乙烯保持架】【DB：双列背靠背（<>）配对】【/GN：正常预紧】【P4L：轴向载荷，外圈外径公差P4级】
电话：13924080008
在线询价 技术咨询NTN HTA920UAT2DB/GNP4L轴承，轴承型号：HTA920ADB，轴向载荷双联角接触球轴承 - HTA型。
HTA920UAT2DB/GNP4L是【NTN轴承品牌】的型号，主要用在家用电器、燃汽轮机、纺织机械传动轴、后轮、铁路车辆车轴、起重机吊钩、塔吊、电子、专用车等各大领域。
HTA920UAT2DB/GNP4L轴承的基础规格是：（100.000*140.000*）。
详细信息如下：
| 尺寸参数 | |
| d | 3.9370 in 100.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 0.7087 in 18.000 mm |
| 2B | 1.4173 in 36.000 mm |
| d1 | 4.5394 in 115.300 mm |
| D2 | 5.0787 in 129.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 30 º |
| 2a | 3.4488 in 87.600 mm |
| da min | 4.3307 in 110.000 mm |
| Db max | 5.2756 in 134.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 技术参数 | |
| 类型 | 机床主轴轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 10400转/分钟 |
| 极限转速-脂润滑 | 8300转/分钟 |
| 结构 | 双列 |
| 基本额定静载荷 | 24500 lbf 109000 N 109.00 kN |
| 基本额定动载荷 | 9000 lbf 40000 N 40.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
