Bearings Category
添加时间：2024-11-18
更新时间：2025-05-02
价格：￥185.85元
库存：5件/套
品牌：NTN轴承
类型：带偏心锁紧套外球面轴承.圆柱外圈

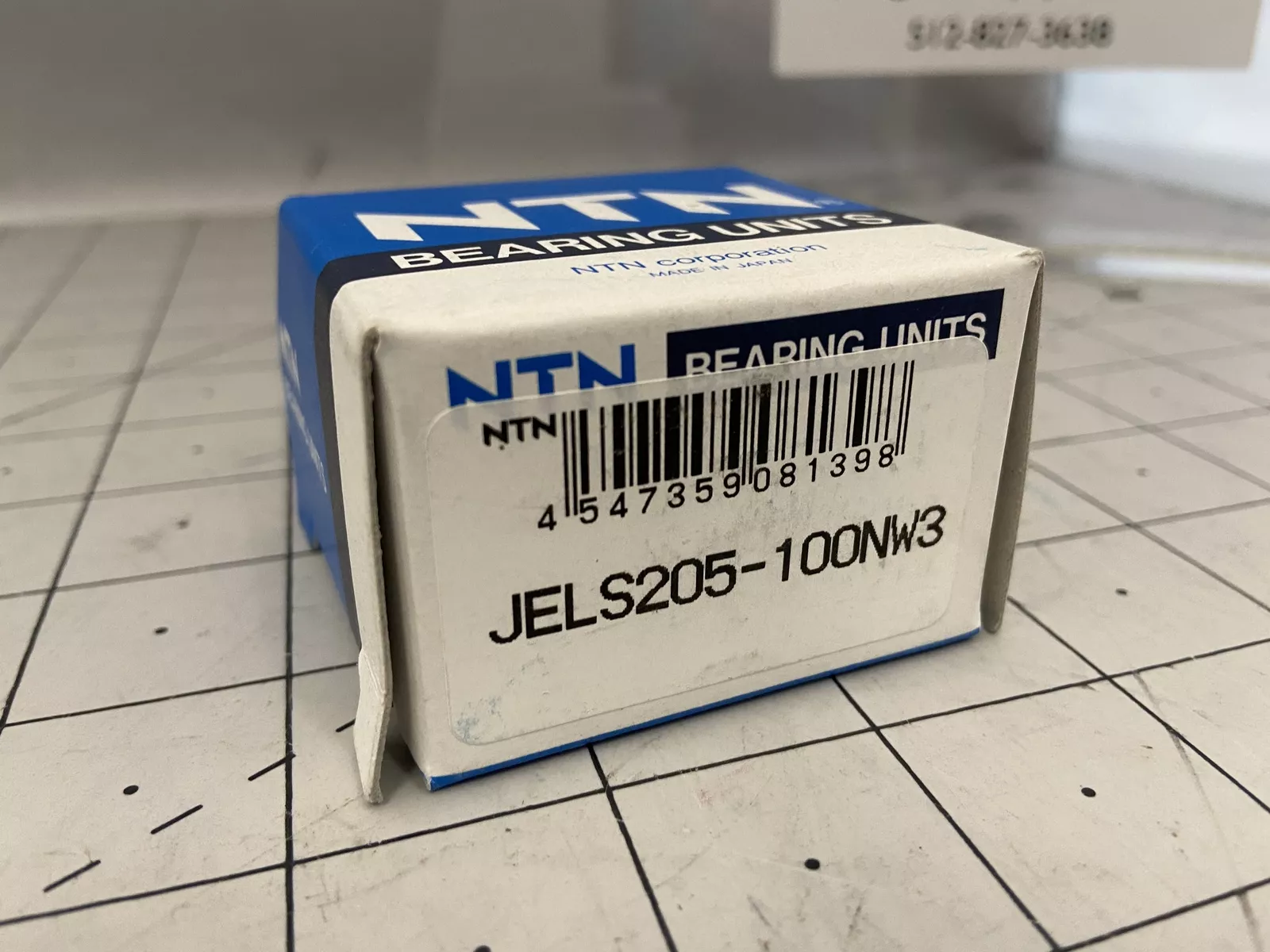

型号：JELS205-100NW3
基本代号：205-100
前缀：【JEL：外球面轴承，带偏心锁紧，窄内圈】【S：圆柱外圈】
后缀：【N：带止动槽】【W3：带外圈固定螺钉】
电话：13924080008
在线询价 技术咨询NTN JELS205-100NW3轴承，轴承型号：JELS205-100D1NR，带偏心锁紧套的外球面轴承，狭窄内圈 - 圆柱内径，带止动环。
JELS205-100NW3是【NTN轴承品牌】的型号，主要用在电气装置部件、机床主轴、压缩机、汽车、造纸机械、汽车转向销、船舶用螺旋桨轴、音像设备、土方机械等各大领域。
JELS205-100NW3轴承的基础规格是：（25.400*52.000*31.000）。
详细信息如下：
| 尺寸参数 | |
| d | 1.0000 in 25.400 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.5906 in 15.000 mm |
| B | 0.8465 in 21.500 mm |
| B1 | 1.2205 in 31.000 mm |
| r | 0.0394 in 1.000 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.4961 in 38.000 mm |
| B5 | 0.5315 in 13.500 mm |
| S1 | 0.9252 in 23.500 mm |
| S | 0.2953 in 7.500 mm |
| r1 | 0.0236 in 0.600 mm |
| a | 0.0969 in 2.460 mm |
| D1 | 1.9579 in 49.730 mm |
| D2 | 2.2795 in 57.900 mm |
| f | 0.0441 in 1.120 mm |
| 技术参数 | |
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 偏心锁紧套 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | EL205 |
| 基础外圈型号 | 205 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1760 lbf 7850 N 7.85 kN |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 双面密封 |
| 重量 | 0.441 lb 0.200 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
