滚珠轴承保持架类型和应用简介

发布时间:2023-06-26 10:26:02

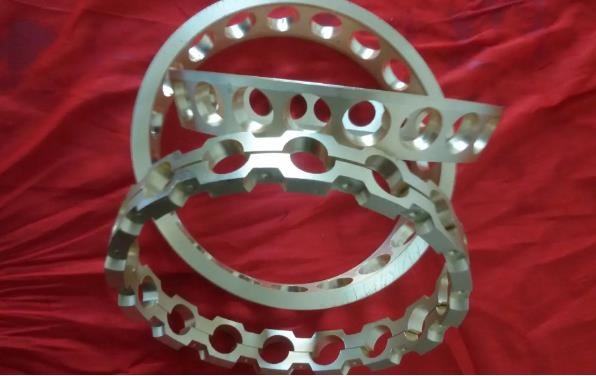

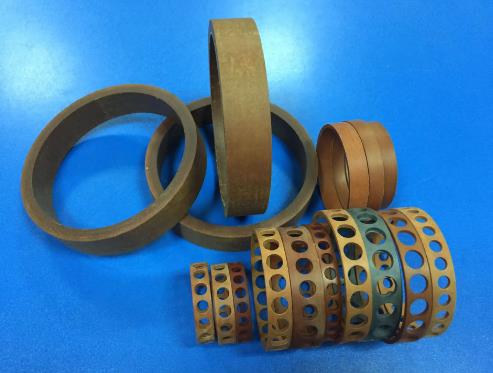

滚珠轴承保持架(又名滚珠轴承保持器或滚珠分离器)是滚珠轴承中的重要组成部件,用于分离滚珠,保持对称的径向间距,在大多数情况下,将轴承固定在一起。保持架可以通过充当油的储存器或通过保持架材料本身或保持架上的涂层提供固体膜来提供润滑,设计者选择合适的保持架设计对于实现轴承的预期寿命和性能至关重要。


滚珠轴承保持架有四种基本类型,一是J型,二是W型,三是RJ型,四是TW型,详细如下。

一、J型。两件式缎带,由两半组成,一半从一侧组装,另一半从另一侧组装,向下折叠固定两半的凸舌,这种类型的保持架由滚珠引导,松动铆接提供了较低的扭矩,材料为302型不锈钢,黄铜和碳钢也可供选择,这些类型的保持架可以在低到中等的转速下运行,松压接是标准配置,紧密卷曲(JF)用于更高的速度,超松(JL)用于低扭矩应用。

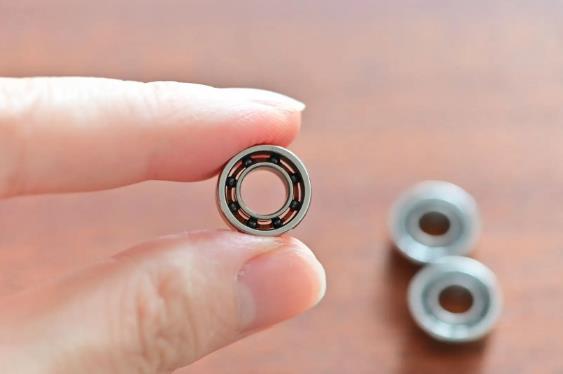

二、W型。一体式钢制冠形,主要用于非常小的轴承,这种类型的保持架是内圈导向的,材料为410型不锈钢,保持架从球的一侧扣入,它在低扭矩、低速应用中具有优异的性能,一般来说,一体式钢制冠形不用于高速应用。

三、RJ型。这种类型的保持架适用于具有高承载能力的较大轴承(孔径超过10mm),它是一种由两半组成的两件式缎带,一半从一侧组装,另一半从另一侧组装,这两个部件铆接在一起,足够坚固,可以承受更高水平的振动和加速度,这种类型的保持架由滚珠引导,材料为302型不锈钢或碳钢板。


四、TW型。模压尼龙保持架,减少运行扭矩的波动,适用于高速转速,这种类型的保持架由滚珠引导,工作温度范围为-30ºC至+120ºC,此外,还可提供更坚硬、速度更快的玻璃纤维增强尼龙。
